直接雷電-大電流物理損毀試驗系統

（1）概述

DLC200 系列雷電直接效應試驗系統(大電流)主要用于實現直接雷電試驗的大電流物理破壞試驗，本系統采用模塊化結構設計，整套系統由4個分量的單獨發生器，4合一耦合去耦單元，以及1套測控系統共由6輛屏蔽方倉組成，可通過吊裝由車輛直接運輸?shù)綔y試現場進行測試，也可固定在實驗室進行試驗，波形包括 ABCD 四個分量，可實現單個分量輸出，也可組合在一起實現多個分量連續輸出。該項技術已達到國際先進，國內領先水平。

（2）特點

l 4 套發生器可任意組合實現連續波形輸出

l 充電電壓可任意設置，實現 A、Ah、B、C、C*、D6 種波形輸出

l 可選配輸出 8/20、10/350 等民標波形模塊

l 豐富的保護功能，充電異常保護，連接口檢測等

l 電磁自鎖安全門開關保護，自動安全接地，保護人身安全

l 可根據需要選擇振蕩波和指數波輸出

l 測試編排流程功能

l 自動極性切換，輸出正、負極性

l 采用觸摸屏+電腦的控制與測量一體化系統

l 智能化控制，實現真正的單人一鍵完成測試

MIL-STD-464C、RTCA-DO 160G、SAE ARP5412、SAE ARP5416、GJB 1389A.GJB 8848、GJB 3567、IEC 61643-11、GB/18802.1

（3）控制系統通用參數

（4）波形選配模塊參數表

（5）測試項目介紹

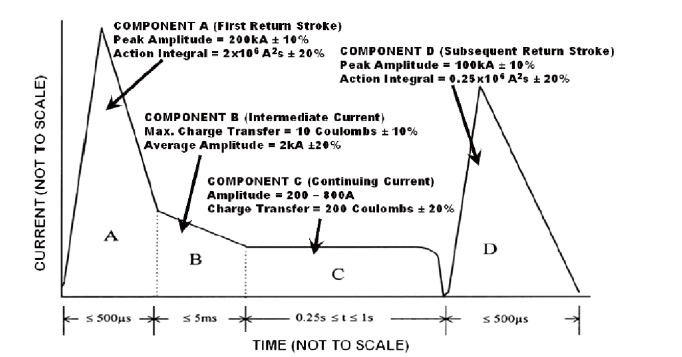

本套系統既滿足 GJB1389A及 GJB8848 等標準，同時也滿足 DO160、ARP 5412及 GJB3567 等飛機雷電直接效應試驗標準，即可滿足用于測試軍用裝備的雷電環境可靠性試驗，同時也可用于飛機雷電直接效應的大電流物理損毀試驗。輸出波形如下圖所示:

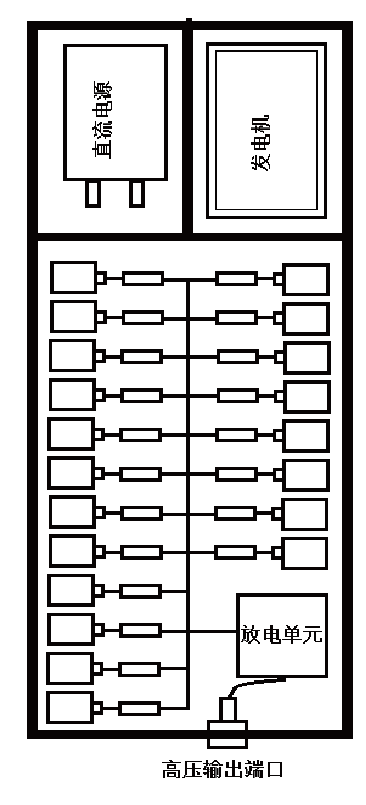

單個發生器內部結構布局

在結構設計方面每個發生器可獨立運行，系統可采用市電供電及發電機供電兩種方案，并可配置發電機倉，可于戶外無電源環境下進行測試，發生器本體部分與發電機倉、高壓直流電源倉分別獨立，可有效減小高壓放電產生的電磁干擾對電源部分的損壞。

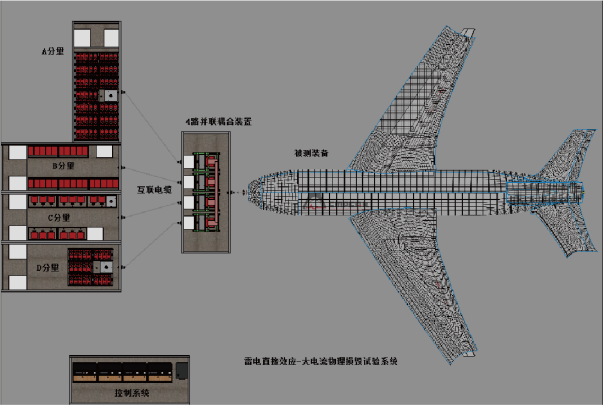

                                                                                                                        整機測試現場布置方案

                                                                                                                 整機測試電極連接回路

輸出電極高壓端通過絕緣球及引弧絲連接至飛機需要測試的測試點，而低壓端使用同軸連接方式與飛機外部的回流網連接,這樣可起到減小放電回路電感量的目的。理論計算38米客機機體放電回路電感量最大約4μH左右。

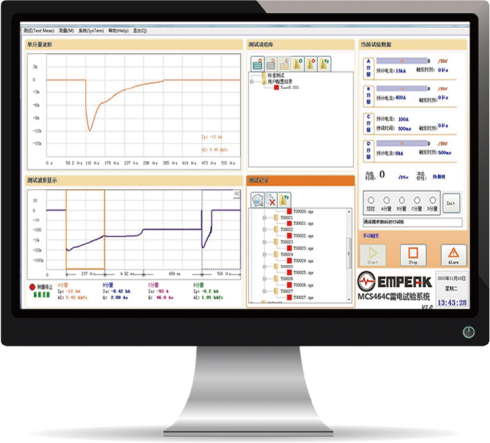

（6）測量控制系統

控制系統采用分體式組網控制，包含4套單波分體控制系統，和一套聯動波形總控系統，可實現對4套發生器(A、B、C、D波形)進行單獨的控制和一體化集中控制，只需要在參數設置頁面簡單設置幾個波形的參數，點擊運行按鈕即可實現對全部四套發生器進行全自動運行，波形自動顯示并計算參數，輸出試驗報告，整套試驗流程實現一鍵完成測試，一個人即可完成所有試驗操作。

采用光纖以太網進行組網，保證各控制系統的相對電氣獨立，同時保證控制系統的高穩定性和高可靠性，大大提高控制系統在高電磁環境中的抗干擾能力。
