(1)概述
軍用裝備在強對流天氣執行任務時，其裝備上或裝備附件可能會產生雷電閃擊現象，從而有可能致使裝備內部或者外部電子設備出現功能受損、故障、失控，甚至?xí)?dǎo)致飛控、航電、火控等系統造成嚴重的意外事故。。
RTCA DO-160G Section 22雷電間接效應以及美軍標MIL-STD-461G CS117雷電瞬態感應試驗，這些標準中規定了包括航空航天飛行器、水面艦船、以及陸基系統的雷電瞬態感應效應試驗方法。本項目主要依據此標準針對航空航天以及、武器裝備的電子電氣系統進行模擬雷電浪涌注入和感應效應，進行雷電間接效應試驗。軍用裝備的雷電效應試驗是通過分析自然界雷電物理特性，按照一定概率分析進行定義的波形參數，在所有裝備中飛機由于飛行與空中，在起飛和降落過程中穿過大氣云層，且一旦雷擊引起裝備故障，將引起重大航空事故，因此，飛機的雷電效應試驗更嚴格更全面，目前所有軍標包括（GJB1389A， MIL-STD461G CS117）等均以航空標準為基礎，即以RTCA/DO160標準為基礎，通過適當針對性的改進而滿足不同軍用裝備。
(2)標準
RTCA DO-160G Section 22
MIL-STD-461G CS117
GJB 8848-2016
GJB 151C CS117等
(3)特點
l 10寸全彩觸摸屏顯示
l 全自動智能控制
l 充電異常保護
l 充電過流、過壓、自放電燈多種故障自動判斷
l RS232、RJ45接口用于PC遠程控制，打印測試報告
l 程控直流高壓充電
l 滿足傳導耦合注入試驗要求
l 提供多種測試相關附件，一站式測試解決方案
l 滿足波形4、波形5針腳帶阻斷器校準滿足標準波形參數
(4)主要配置參數
序號 | 名稱 | 型號 | 設備簡介 |

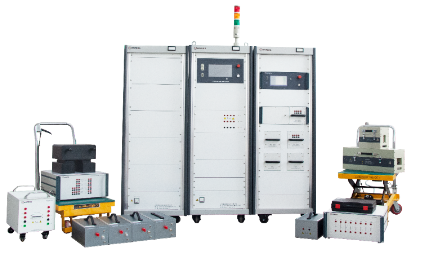

1 | FSG160雷電間接效應測試系統
含：FSG160G1、FSG160G2、2套發生器 | FSG160 | 輸出波形：W1，W2，W3-1MHz，W3-10MHz， W4，W5A，W5B，W6 FSG160G1可輸出W1，W4，WF5A，W5B； FSG160G2可輸出W3-1MHz，W3-10MHz，W2，W6 引腳注入試驗?zāi)芰?，引腳注入測試可按照標準要求實現AC電源同步 W3-1MHz：最大輸出3300/132A W4：最大2400V/480A W5A：最大2400V/2400A W5B：最大1900V/1900A 線纜束單次回?fù)粼囼災芰?/span> W1：最大3500A W2：最大輸出3000V W3-1MHz：最大輸出3300V W3-10MHz：最大輸出3300V W4：最大2400V W5A：最大10000A W5B：最大6000A W6：最大輸出160A 線纜束多次回?fù)簦ǘ嗝}沖）試驗?zāi)芰?/span> W1：首波最大1600A，后續最大800A W2：首波最大輸出2500V，后續最大1250V W3-1MHz：首波最大輸出3300V，后續最大1650V W3-10MHz：首波最大輸出3300V ，后續最大1650V W4：首波最大1000V，后續最大500V（通過耦合器輸出） W5A：首波最大2200A，后續最大1100A（通過耦合器輸出） W5B：首波最大2200A，后續最大1100A（通過耦合器輸出） 多脈沖群試驗?zāi)芰?/span> W3-1MHz：最大輸出2000V W3-10MHz：最大輸出2000V W6：最大輸出160A 對地注入試驗（源端口輸出，不經過耦合器輸出） 可實現單次回?fù)?，多次回?fù)簦ǘ嗝}沖），以及多脈沖群輸出功能 單次回?fù)?，多次回?fù)簦ǘ嗝}沖），以及多脈沖群測試需要配合相應的耦合變壓器等輔助測試設備 數量：1套 |
2 |
長脈沖大電流發生器（選配） | FSG8848SS | W5A發生器端口最大輸出10000A W5B發生器端口最大輸出10000A 滿足GJB8848雷電傳導耦合注入試驗 單次脈沖輸出間隔時間6~999s連續可調。 單次脈沖輸出次數1~999次連續可調。 面板帶有緊急停止按鈕，意外情況下可快速切斷高壓輸出。 |
3 |
注入耦合變壓器 | LCT-W145 | 用于W1，W4，W5A，W5B進行線纜束試驗是的電壓電流波形耦合 等級1-5測試 最大耦合W1電流波形3500A 最大耦合W4電流波形2000V（多匝耦合） 最大耦合W5A電流波形10000A（2:1耦合器） 最大耦合W5B電流波形6000A（2:1耦合器） 需要配合FSG160G1使用 數量：1套 |
4 |
電源耦合單元 | CN-W45 | 用于W4、W5A、W5B波形進行浪涌波形耦合 交流阻斷電壓380V/50Hz、115V/400Hz 交流采用雙極性隔離器件耦合，含130V，250V及540V 3個等級 直流200V以下耦合采用電容耦合，200V以上可使用交流耦合端口 可滿足插腳注入W4、W5A及W5B波形的帶電源測試 可滿足對地注入試驗時旁路電路使用 數量：1套 |
5 |
電源去耦單元 | DN-416T-COM | 用于所有波形進行浪涌波形的去耦耦合 交流/直流電源供電最高電壓3相AC 400V），輸入電流16A（其他電流可定制） 采用共模電感器配合去耦電容等實現單相濾波 可滿足插腳注入所有波形的帶電源測試 數量：1套 |
6 |

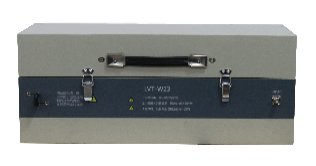

高頻電壓耦合器 | LVT-W23 | 用于W2，W3-1MHz，W3-10MHz進行線纜束試驗時的電壓電流波形耦合 高頻電壓耦合變壓器 可滿足電纜束W2、W3電壓波形的單次回?fù)?、多次回?fù)簦ǘ嗝}沖）、以及多脈沖群等級1-5測試 數量：1套 |
7 |
高頻電流耦合器 | LCT-W6 | 用于W6波形進行線纜束試驗時的電流波形耦合注入 最大耦合W6電流波形160A 數量：1套 |
8 | 線路阻抗穩定網絡（數量4臺）
| LISN 4550S22 | 用于電纜束試驗時隔離電波干擾，提供穩定的測試阻抗，每臺配10μf電容1只，內置 交流/直流電源供電最高電壓AC400V/DC400V,電流100A，三相電源供電時需要使用4只同時使用 數量：4套 |
9 |
匹配電容 | C-3W | 用于電纜束試驗時配合LISN使用 直流電源供電最高電壓400V 電容量為30000μF±10% 數量：1臺 |
10 | 電流探頭
| C335 | 電流探頭 峰值電流10kA，0.002V/A 50Hz-0.5MHz 最大5As電荷量 用于所有電流波形測試，W1，W4，W5可滿足等級五測試，W5A最大10kA以上 數量：1個 |
11 | 電流探頭
| C313S | 電流探頭 峰值電流5kA，0.1V/A 100Hz-5MHz， 最大0.5As電荷量 用于所有電流波形測試， W3，W6可滿足等級五測試。 數量：1個 |
12 | 高壓差分探頭
| THDP0100 | 差分電壓探頭 6kV差分模式 可用于所有波形的電壓信號測量 數量：1臺 |
13 |
電流衰減器 | CS10 | 同軸電流衰減器 0.1V/A，頻率100MHz 用于測量W3，W6的電流波形 數量：1個 |
14 | 高頻電容耦合器
| CN-W3 | 用于W3波形的脈沖耦合作用 滿足W3波形插腳注入試驗的帶電源試驗要求 數量：1個 |
15 |
泰克示波器（選配） | MDO32 3-BW-100 | 帶寬： 100MHz； 采樣率：2.5GS/s； 記錄長度： 10M； 模擬通道： 2通道 數量：1臺 |
16 | 手持式插腳注入探頭
| HPI-W3 | W3波形的插腳注入試驗， 手持式結構設計，方便對被測產品的針腳進行浪涌注入 數量：1個 |
17 | LCT專用移動測試臺（2臺）
| MT-500 | 承重500kg 液壓升降，帶萬向輪，最高升高1M 可作為LCT-W145，LVT-W23等重型耦合器及其他臺式儀器的測試平臺 數量：2臺 |
18 | 試驗桌
| DSK1530 | DSK1530測試桌 全實木桌體設計 2mm銅板桌面 尺寸1.5M*3M*0.8M。 也可定制其他尺寸 數量：3張拼接 |
(5)其他參數
主要功能 | |
充電時間 | 10-999s可設置 |
單次脈沖間隔時間 | 14-999s可設置 |
多次回?fù)裘}沖次數 | 1-14可設置 |
多次回?fù)裘}沖間隔時間 | 10~200ms可設置（總時間1.5s） |
多次脈沖群脈沖間隔時間 | 50~1000μs可設置 |
脈沖群間隔時間 | 30~300ms可設置 |
脈沖群脈沖數 | 1-20可設置 |
脈沖群數量 | 1-3可設置 |
通用參數 | |
工作電源 | AC 220V±10%，50Hz，32A |
環境溫度 | 0℃ - 45℃ |
相對濕度 | ＜85% |
尺寸 | 19英寸，35U，3臺 |
重量 | 約800kg |
注：具體外形及尺寸以實物為主 | |
