（十二）艦船系統直流磁場環境測試
（1）直流磁場環境產生的原因
現代裝備，特別是艦船上的，由于設備眾多，功耗特別巨大。相應的發電設備功率也特別大，隨著國內直流儲能技術的發展，大型艦船很多裝備都使用直流供電。加上設備的分散布置，有些裝備需要布置在周圍有較大直流磁場的環境下。直流磁場環境分為磁場強度和磁場變化率，這兩個參數可能會對有些設備造成直流干擾，導致故障，影響設備運行。為了確保裝備在較大的直流磁場環境中也能的穩定運行，需要驗證設備的直流磁場環境穩定性。
GJB1446、41A等
（2）設備參數
序號 | 設備名稱 | 型號 | 規格參數 |

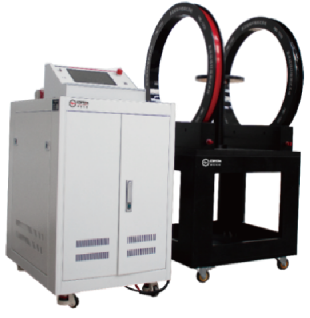

1 | 直流磁場發生器 | FSG-MFS-DC100 | 輸出電壓:0-80V 輸出電流:0-100A 最大功率:8KW 輸入電源:三相380V，50Hz，10kW 輸出變化率:從0-設定值小于 100ms 變化率可以設定 控制界面:10寸全彩色觸摸屏 |
2 | 磁場線圈 | PMC-700D | 雙線圈設計(圓形) 線圈直徑:70cm(其他尺寸可定制) 線圈匝數:15 線圈間距:52cm 磁場范圍:1-2000A/m(最大可做 4800A/m) 磁場變化率:1600-16000A/m/s 配置高度可調產品試驗架一臺 |
3 | 磁場探頭 | FJ8620 | 量程:200mT 基本精度:±1%精度滿量程 最小分辨率:0.01mT 顯示位數:4位 |
4 | 電流線圈 | / | 測試電流:直流 100A |
注：所有參數可定制

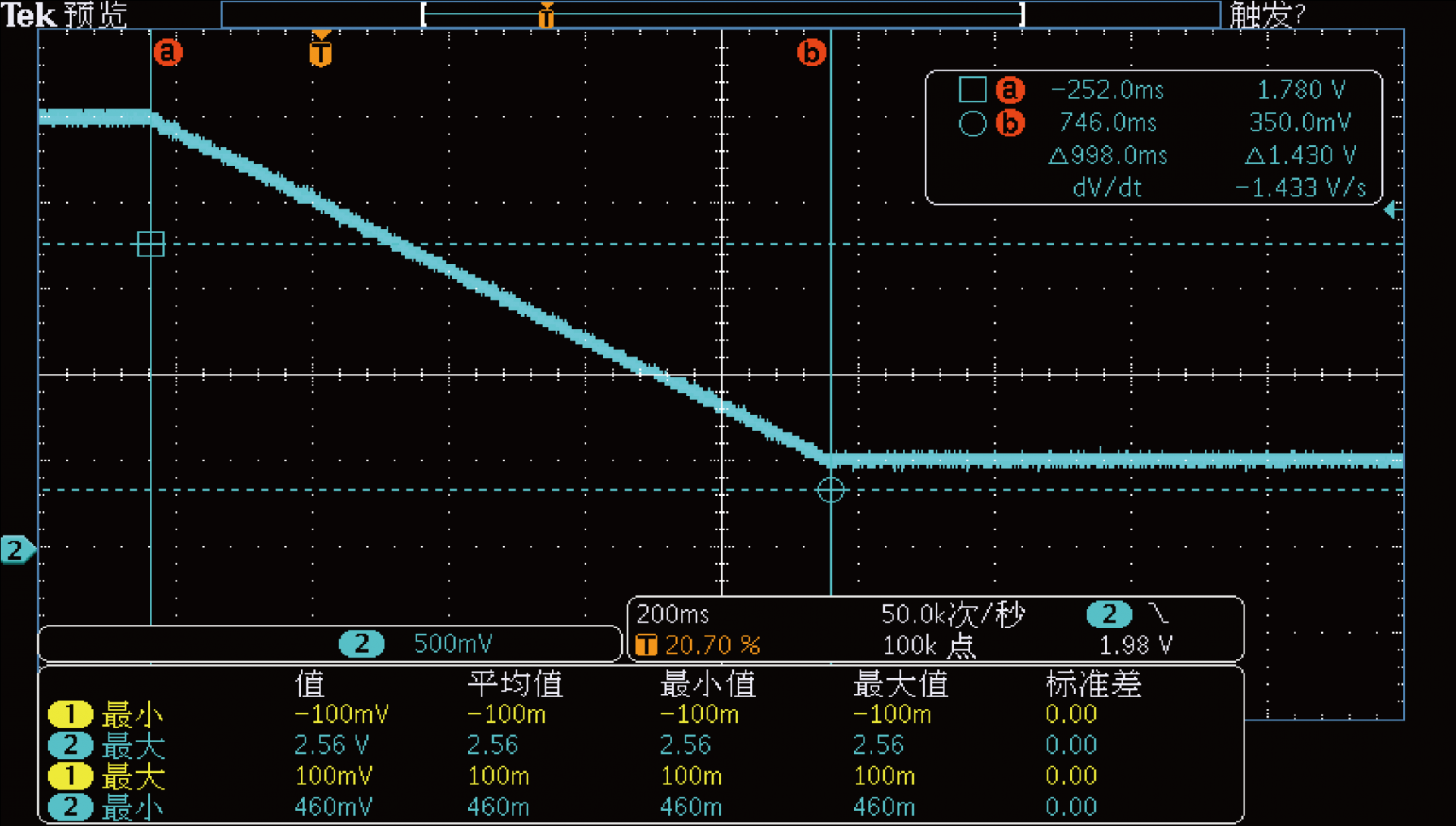

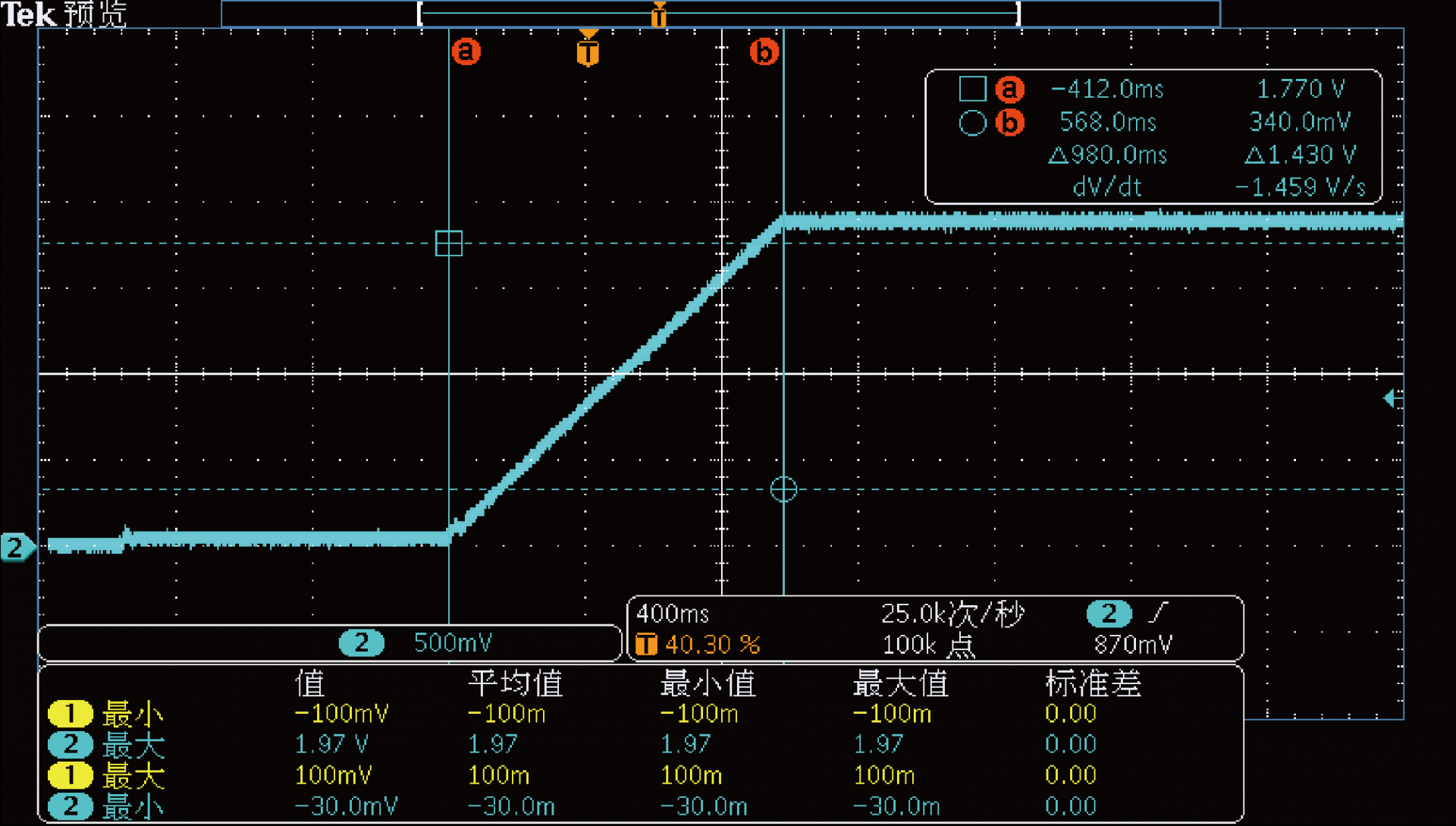

（3）實測變化率波形
