雷電鄰近電磁場試驗


六）雷電鄰近電磁場試驗

 （1）概述

雷電在放電時，強烈變化的瞬態雷電流會在放電通道附近形成強烈變化的電磁場，會對附近的電氣設備造成瞬態的感應過壓過流現象，本系統是以脈沖發生器為基礎，通過配置不同的測試附件(平行板電極和脈沖磁場線圈)，可以形成脈沖電場和脈沖磁場，滿足MIL-STD464C，GJB8848,GJB1389A標準要求。



MIL-STD-464C、GJB 8848-2016、GJB 1389A-2005



（2）系統配置

設備名稱

型號

規格參數








FPG-1000D

高壓脈沖源

脈沖寬度:1μs(可調，50%半寬)

電容量:0.01μF

脈沖幅值:1000kV

采用10寸彩色觸摸屏操作，PLC控制系統

最高充電電壓±100kV

三間隙點火放電

可實現串聯和并聯模式輸出，串聯輸出1000kV脈沖電場，并聯輸出200kV驅動脈沖磁場線圈




PET-3000

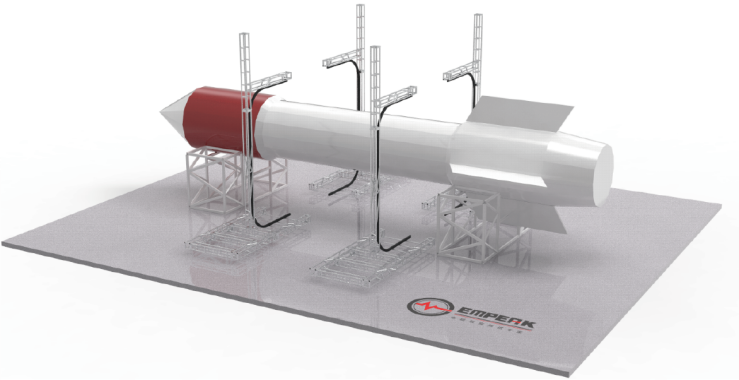

平板電極

電極尺寸:3m*3m*0.5m，厚5mm，

其他尺寸可定制

參考地面鋁板尺寸:5m*5m*2mm

距離地面距離:需行吊可調

脈沖幅值:1000kV

電壓變化率:1000kV/μs

電場:大于50kV/m






PMC-3000D

脈沖磁場線圈

雙線圈設計

線圈直徑3M，間接1.5m（其他尺寸可定制）

線圈電感量:約20μH

脈沖電流幅值:8kA

磁場:3.2*103 A/m

磁場變化率:2.2*109A/m/s




EFP-100

采用D-Dot探頭，直接配合積分器測量

測量范圍:5kV/m-60kV/m頻率范圍:200MHz

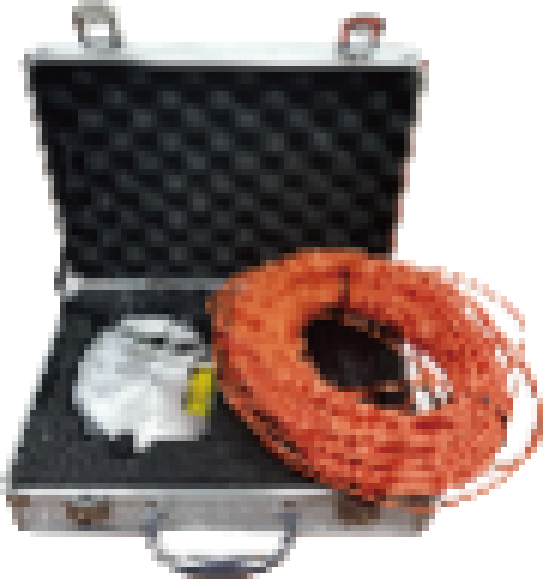

FFP-500

采用原波形探頭，直接配合模擬量光纖信號傳輸

測量范圍:5kV/m-60kV/m

頻率范圍:200MHZ




OFM-400M

400MHz光電轉換

將電場探頭輸出的光信號轉換為時域電信號

供示波器測量波形，含30M光纖

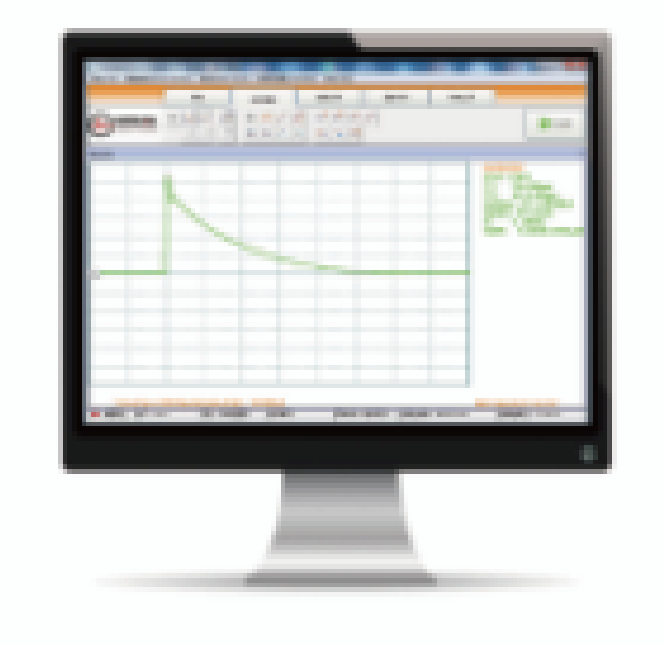

測量分析系統

型號:iMAS3000

含電腦，與泰克示波器通訊，可自動測量分析波形參數，輸出測試報告等功能

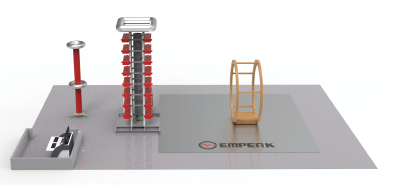

                                       脈沖磁場試驗配置

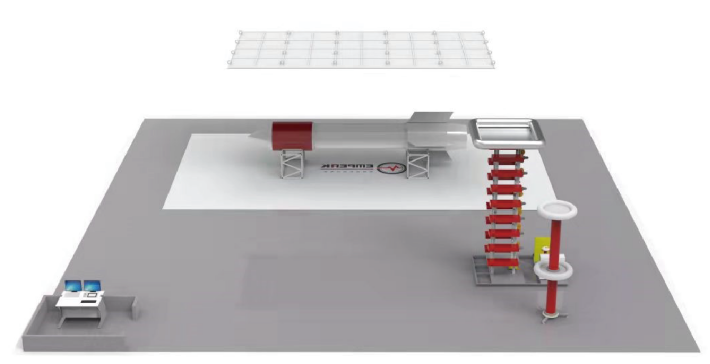

                                                          脈沖電場試驗配置
