（1）概述
本套系統由三部分組成，包括高電壓發生器、波形調整單元和控制測量系統，通過調整不同的波形調整單元即可實現電壓波形的 A、B、C、D四種波形，輸出波形可滿足 MIL-STD-464C、GJB1389A 以及 DO160Section23 等標準關于直接雷電的高電壓試驗，也可用于其他同類雷電及耐壓試驗研究。
（2）特點
l 戶內型采用開放式主回路設計，H型塔式機構，從而實現了整體超小型
l 采用鐵殼油浸式本體設計，內置多級 Max放電回路，可實現車載移動安裝(戶外)
l 基于觸摸屏控制的全自動智能控制系統，圖形化顯示設備運行狀態，操作簡單、方便
l 配置進行分區試驗的勻電場電極及附著點測試電極、接地板等
l 采用 Marx 發生器，實現并聯充電串聯放電
l 球隙自動跟蹤電壓在全充電電壓范圍內自動調整球隙距離，可調精度 0.1mm
l 自動安全保護程序，聲光報警。
（3）波形參數的定義
根據 MIL-STD-464C及 SAE ARP5412 等標準規定，測試波形主要有 A、B、C、D 四個電壓波形,如下圖所示。
-
IEC 61643-1、IEC61400-24、MIL-STD-464C、SAE ARP5412、RTCA/DO-160F/G、GJB3567
（4）主要技術參數與特點
LVG3000技術參數
輸出波形 | A波形 | B波形 | C波形 | D波形 |
波前時間 | 1000(+500)kV/μs | 1.2μs±20% | 2μs±20% | 50-250μs |
衰減時間 | - | 50±20% | - | 大于2000 |
峰值效率 | 80%以上 | 90%以上 | 80%以上 | 60%以上 |
級電壓 | 200kV | |||
級數 | 15級 | |||
電壓等級 | 3000kV | |||
放電開關 | 銅球，三間隙點火 | |||
開關形式 | 直線驅動0~100mm可調，精度0.1mm | |||
波形形成方式 | 采用多級Marx發生器結構 | |||
使用電源 | AC220V 100A | |||
充電電壓 | 20~200kV | |||
充電極性 | 正/負 | |||
電壓測量 | 若阻尼分壓器 | |||

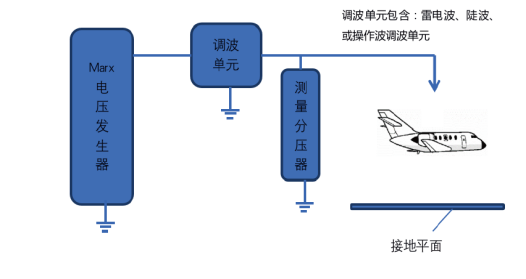

飛機雷電高電壓附著點分區試驗示意圖

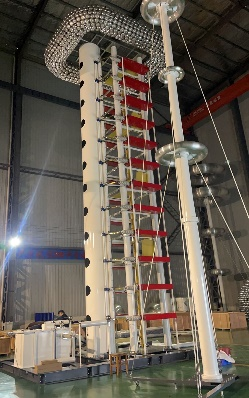

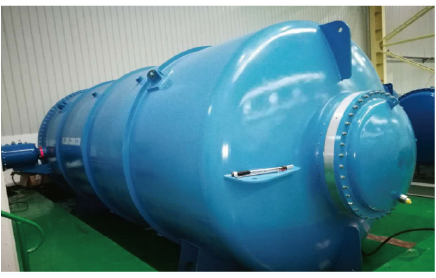

可用于車載的高壓雷電模擬器 室內安裝的高壓試驗裝置(參考)

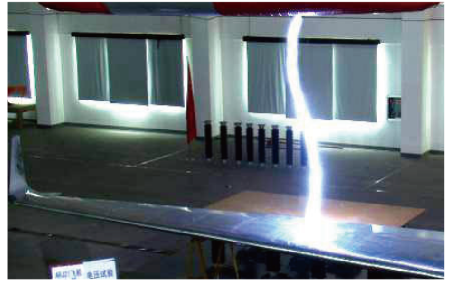

機翼雷電附著點試驗 飛機縮比模型雷電分區試驗
